工体IDC机房位于东二环北京商务中心区，以整幢大楼作为数据中心，避免外界因素干扰，大楼共7层3000余平方米，凭借优越的地理位置和优质的基础建设成为国内首屈一指的电信级IDC机房。

基础设施部分

大楼为框架结构，抗震强度八级，每平米承重力为650至1000公斤。

电力保障系统

市电

双路市电，总容量为2×2000KVA。

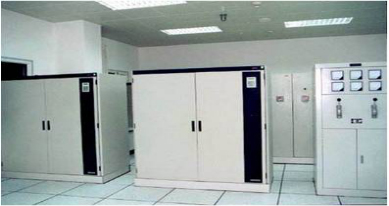

UPS系统

一期共安装美国APC公司四台秀康（SILCON 320KVA）系列UPS主机，单台功率为320KVA，总功率为1280KVA。在三用一备并机的情况下，托管满3500台服务器，两路市电同时掉电，油机启动前能工作半小时。二期总功率将达到2560KVA；APC秀康系列UPS为绿色电源，对市电影响小，自身效率高，同时能极大的提高油机的效率。

发电机

美国科勒（KOHLER）公司2000KVA大功率后备柴油发电机，自备8小时油箱，两个单位供应柴油，以保证油机长时间连续工作。

变压器

一期安装广东顺德特种变压器厂2台2000KVA干式变压器。

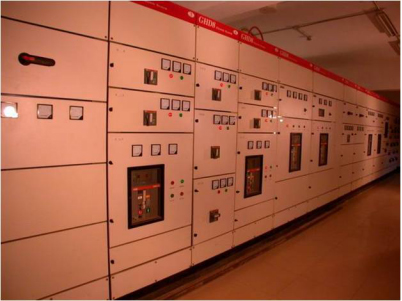

高低压配电柜、配电箱

全为SIEMENS和ABB的产品。

空调系统

  采用意大利海洛斯（HIROSS）恒温、恒湿机房专用空调设备，冗余设计7×24的下送风上回风系统，高可靠性、安全性。一期安装12台U75A，制冷量相当于75台5匹空调。

安全防范系统以及分等级感应卡门禁系统

一期安装14台门禁读卡器；所有的通道门均安装电子安全锁，共设置22个门磁报警器。当火灾情况下，门禁系统失灵时，可以通过打碎玻璃按钮来打开大门。

防盗、防非法闯入报警系统

机房及重要出入口均装有双监探测器；随时进行布防和撤防，能及时报警及打印报警信息，大楼共设有16个双监探测器。

电视监控系统

在公共区域和出入口处、机房内每列机架间、VIP机房、核心机房、网管中心、电梯等均装有高清晰度彩色摄象机，一期共装有46台摄象机。29英寸大屏幕监视器使得每一监视点都清晰可见，并进行7×24全方位闭路电视监控录像。 专业保安人员365天24小时保卫大楼。

1) 楼宇集中监控系统。

提供楼宇电力、UPS状态、柴油发电机状态、温湿度监视及漏水报警 。

2) 消防系统。

智能型温感、烟感火灾自动报警系统。

采用美国盛赛尔温感、烟感探测器。

先进的环保型FM200（七氟丙烷）气体灭火系统。

当温感及烟感探测器同时报警时，自动释放FM200气体，迅速灭火。

3) 防雷接地系统

避雷针，法国生产的IF3电离型预放电避雷针，可以达到比普通避雷针更早的先导放电，从而扩大保护半径，提高安全系数。

避雷器，德国生产的盾牌（DEHN）避雷器，符合国际IEC标准，防雷击强度高，响应速度快，安全可靠。

4) 投影仪

两台SONY公司大屏幕（100英寸）、高亮度（2800流明）投影仪，随时清晰监视网络运行状态。

机房网络结构

作为一家大型的电信级互联网数据中心（IDC中心），工体机房采用了目前已比较成熟的GE（Gigabit Ethernet）技术，建立一个以IP技术为核心的数据传输高速网络，采用层次化网络架构，分为核心层、分布层、接入层，并采用全冗余的网络体系保证了网络系统的高度可靠：

l 在核心层采用华为的高性能的主干路由设备和高性能交换机，核心路

由与交换设备之间均采用千兆冗余光纤连接；

l 分布层采用华为的三层交换机，与核心层千兆冗余光纤连接；

l 接入层采用华为的二层交换机；

l 主要网络设备全部采用双电源、双引擎配置，彻底消除单点故障，保证了网络可靠性性高达99.999%；

网络结构如图所示：

我们采用了一系列技术来满足IDC用户的不同业务需求：

1. 通过GE、FE交换技术和带宽控制设备来保证不同等级的带宽需求；

2. 通过设置PC服务器、UNIX主机等不同档次的主机，提供共享主机（Shared Hosting）、用户专用主机（Dedicated Hosting ）服务；

3. 对于Dedicated Hosting中要求大容量并发处理的用户，采用Load Balance交换机来保证对用户的服务质量；

4. 在IDC的局域网中，划分了两类子网：业务子网和网管子网。业务子网全部为合法地址，面向Internet用户的访问，有多个VLAN组成；网管子网采用私有地址，为加强网管子网的安全，增加了多台防火墙呈主备方式配置。

5. 在IDC中需要更高安全级别服务的服务器可以配置两块网卡分属两个子网，业务子网分配合法IP地址向公网提供信息服务，根据不同的网络安全策略实施针对VLAN和主机的ACL控制，例如某些VLAN只开放http 80端口。数据维护管理子网分配非法IP地址可以向经过授权的用户开放telnet、FTP等端口。

机房网络设备

核心层路由设备采用两台华为NE40E和两台华为交换机9700

分布层和访问层交换机采用华为3700，接入服务器采用Cisco 3662
